fr-s3020pemf-c

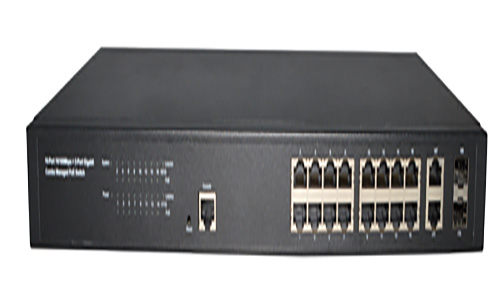

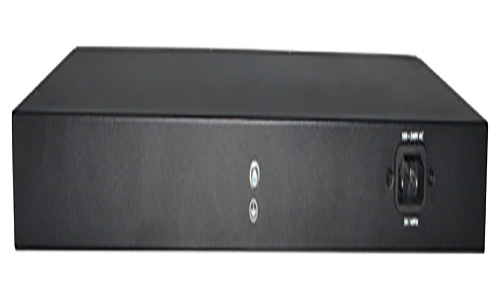

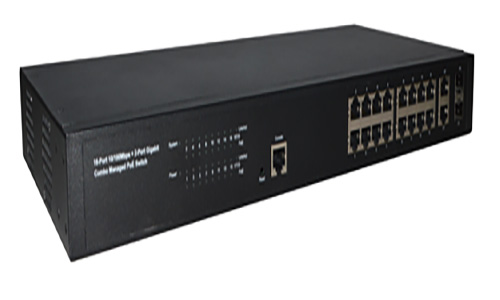

16口百兆 2个千兆光电复用口二层管理型poe交换机

16个百兆自适应rj45端口,2个千兆光电复用端口 支持端口自动翻转(auto mdi/mdix) 背板带宽达到7.2g 采用存储-转发体系结构 支持mac地址自动学习 支持web管理 poe单口功耗最大支持30w,poe最大输出总功耗可达240w

规格参数

型号

fr-s3020pemf-c

芯片

ip1829a 2*ar8033 ip211 2*ip808

网络协议

ieee 802.3,ieee 802.3u,ieee 802.3ab,ieee802.3x,ieee802.3az,eee802.3ad,ieee802.1p,ieee802.1p,ieee802.3at,ieee802.3af

网络介质

10base-t:3类或3类以上非屏蔽双绞线(最长100m)
100base-tx:5类非屏蔽双绞线(最长100m)
1000base-t:超5类非屏蔽双绞线(最长100m)
1000base-sx:62.5μm/50μm mmf(2m~550m)
1000base-lx:62.5μm/50μm mmf(2m~550m) 或 10μm smf(2m~5000m)

传输方式

存储转发

背板带宽

7.2gbps

包转发率

5.36mpps

包缓存

4mbit

mac 地址表

16k

巨型帧

16kbyte

poe接口(rj45)

16个符合ieee802.3at/af标准poe端口

供电引脚

4/5( ),7/8(-)

poe输出功率

最大:240w

端口数

16个10/100mbps自适应rj45端口(auto mdi/mdix)
2 x 千兆combo(rj45/sfp)端口

指示灯

每个端口 link/act: 绿色
poe :黄色

每台 power(电源):绿色
sys(系统灯):绿色

电源

ac 100-240v/50-60hz 260w内置开关电源

功耗

最大(端口满载): 270.9w(220v/50hz)

外形尺寸(l×w×h)

440*208*44mm

使用环境

工作温度:0℃~45℃
存储温度:-40℃~70℃
工作湿度:10%~90% rh 无凝结
存储湿度:5%~90% rh 无凝结
