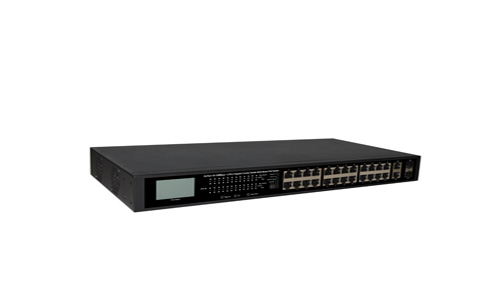

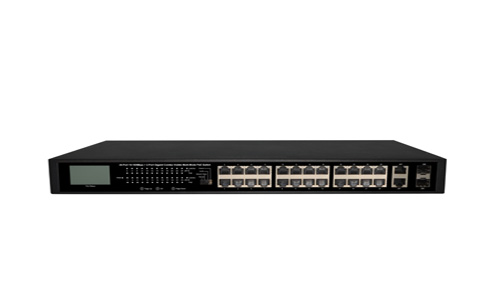

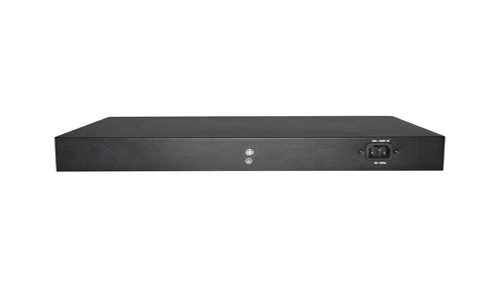

fr-s1028pef-e
24口百兆 2个千兆光电复用口多模式lcd显示poe交换机
24个百兆自适应rj45端口，2个千兆光电复用端口 支持端口自动翻转（auto mdi/mdix） 背板带宽达到8.8g 采用存储-转发体系结构 支持mac地址自动学习 poe单口功耗最大支持30w，poe最大输出总功耗可达240w lcd实时显示poe工作状态 多种工作模式自由切换
fr-s1028pef-e
fr-s1028pef-e
24口百兆 2个千兆光电复用口多模式lcd显示poe交换机
24个百兆自适应rj45端口，2个千兆光电复用端口 支持端口自动翻转（auto mdi/mdix） 背板带宽达到8.8g 采用存储-转发体系结构 支持mac地址自动学习 poe单口功耗最大支持30w，poe最大输出总功耗可达240w lcd实时显示poe工作状态 多种工作模式自由切换
规格参数
型号
fr-s1028pef-e
芯片
ip1829a 2*ar8033 3*ip808
网络协议
ieee802.3，ieee802.3u，ieee802.3ab，ieee802.3x，ieee802.3az，ieee802.3at，ieee802.3af
网络介质
10base-t：3类或3类以上非屏蔽双绞线
100base-tx：5类非屏蔽双绞线
1000base-t：超5类非屏蔽双绞线
1000base-sx:62.5μm/50μm mmf(2m~550m)
1000base-lx:62.5μm/50μm mmf(2m~550m) 或 10μm smf（2m~5000m）
传输方式
存储转发
背板带宽
8.8gbps
包转发率
6.55mpps
包缓存
4mbit
mac地址表
16k
巨型帧
16kbyte
工作模式
默认模式
端口互通
端口隔离模式
1~24口之间不能相互通信，但都能与上联汇聚combo口
（25t/s 26t/s)进行通信。注：此时两个上联combo为汇聚模式。
监控模式
1~8口支持端口优先级，优化端口缓存，交换机所有端口之间可以相互通信。
网络延长模式
1~8口速率降为10mbps，最远传输距离可达250米，所有端口之间可以相互通信。
显示屏
128*64点阵lcd
poe接口（rj45）
24个符合ieee802.3at/af标准poe端口
供电引脚
4/5( ),7/8(-)
poe输出功率
最大：240w
端口数
24个10/100mbps自适应rj45端口(auto mdi/mdix)
2 x 千兆combo（rj45/sfp）端口
指示灯
每个端口
link/act: 绿色
poe ：黄色
每台
power(电源)：绿色
电源
ac 100-240v/50-60hz 260w内置开关电源
功耗
最大(端口满载）: 271.3w(220v/50hz)
外形尺寸（l×w×h）
440*208*44mm
使用环境
工作温度：0℃～45℃
存储温度：-40℃～70℃
工作湿度：10%～90% rh 无凝结
存储湿度：5%～90% rh 无凝结
相关下载
文档下载
规格书
文档下载
用户手册
